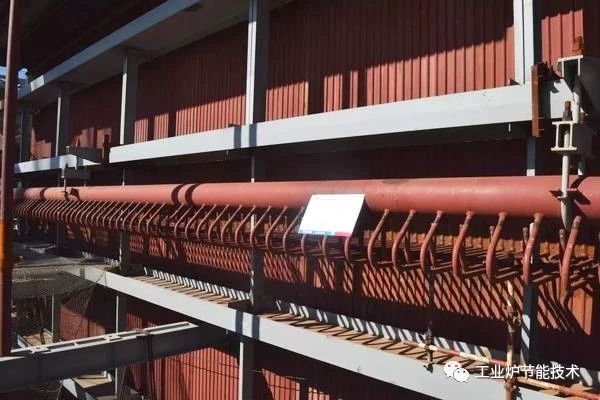

水冷壁管的磨損是受熱面磨損中最嚴重的部位之一，分析管壁各部位的磨損現(xiàn)狀可知，爐膛水冷壁磨損主要有兩個區(qū)域：

(1)水冷壁與耐火材料交接處的磨損。爐膛敷設(shè)耐火材料，對水冷壁有很好的保護作用。隨著循環(huán)流化床鍋爐容量的不斷增大，為增加蒸發(fā)受熱面，在爐膛區(qū)內(nèi)的水冷壁不再敷設(shè)耐火材料，僅在爐膛下部的水冷壁管上敷設(shè)耐火材料。這樣在耐火材料與水冷壁的交界和過渡區(qū)域，氣一固兩相的正常流動發(fā)生變化.導致此區(qū)域的水冷壁磨損。轉(zhuǎn)折區(qū)的凸臺改變了下滑顆粒的流動方向，使該處磨損速率比壁面磨損速率高5?10倍,并且轉(zhuǎn)折角越大磨損越嚴重。

(2)不規(guī)則管壁的磨損。不規(guī)則管壁主要包括穿墻管、爐墻開孔處的彎管、管壁上的焊縫等，此外還有一些爐內(nèi)測試元件，如熱電偶等開孔處的管壁。

另外還有以下幾個部分容易造成磨損：

(1)爐膛部分設(shè)有的人孔門、觀火孔等圓孔處是易磨損的部位之一。由于爐膛內(nèi)循環(huán)的灰是貼壁下流的，因而導致彎頭部的彎管磨損較輕，而開孔下部的彎管磨損比較嚴重。

(2)水冷壁的焊接處也是易磨損的部位之一。磨損首先發(fā)生在焊縫的上部，直到焊縫磨平以后才終止。而在爐膛的密相區(qū)，焊縫上面的管子也會發(fā)生磨損。

(3)為測爐溫，在爐內(nèi)必須將熱電偶插人足夠深度。插入的熱電偶會對局部顆粒的流動特性造成較大影響，因此顆粒產(chǎn)生的擾流會造成熱電偶護套和鄰近水冷壁管的磨損。

(4)爐膛邊角水冷壁管磨損也比較嚴重，爐膛邊角區(qū)域沿壁面向下流動的固體物料濃度比較高，同時顆粒對壁面的沖擊兒率增大。
