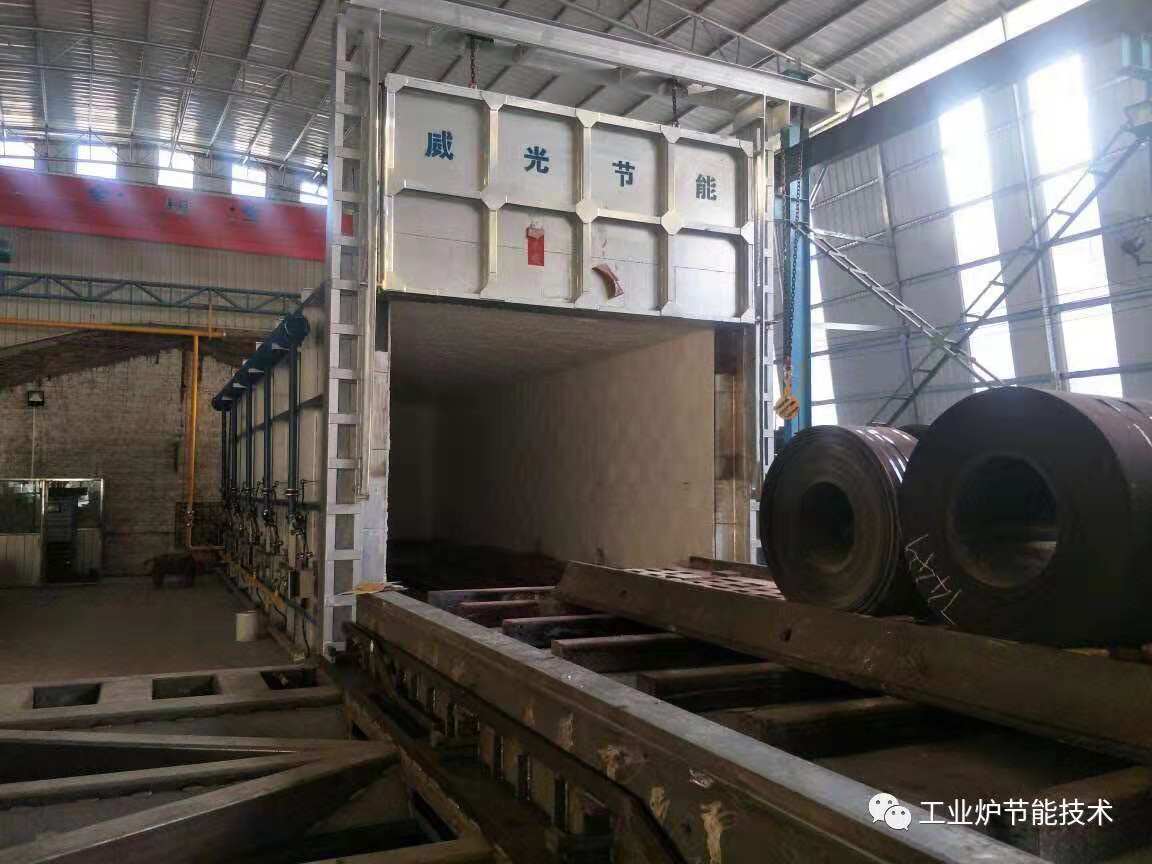

臺車爐主要由爐膛臺車及軌道、爐門和煙道等部分組成。

1、爐膛結構

   臺車爐的爐膛是由爐體鋼結構、耐火材料砌筑的爐體和爐門固定在鋼結構上及使?fàn)t墻與臺車周邊密封的密封機構組成。

磚體爐膛

    鋼結構由型鋼立柱和鋼板焊接成一密閉的殼體，防止耐火材料砌體熱脹冷縮產生變形，保證砌體的氣密性。

    磚體爐墻由爐膛的內側耐火磚、外側隔熱磚和隔熱耐火纖維板組成，磚體爐頂由拱腳磚、楔形磚和直形磚砌成拱形，在拱形上鋪保溫材料。

   臺車爐燒嘴布置在兩側爐墻的下部，其燒嘴磚下部與臺車上面標髙相近，使高溫氣通過臺車面和墊鐵之間通道形成循環氣流。鋼坯加熱的臺車式爐除爐墻下部安裝燒嘴外，在爐墻上部還安裝配置總供熱量約20%左右的燒嘴，以補充下部供熱量的不足。為了防止火焰直接沖刷工件，避免過熱，上部燒嘴一般向上傾斜15°，下部燒嘴一般向下傾斜5°～10°或水平方向布置。

 耐火纖維爐膛

耐火纖維爐膛與砌磚爐膛主要有以下幾點不同：

(1)耐火纖維爐膛砌體比砌磚爐墻薄、輕、隔熱性好。

(2)耐火纖維爐頂無拱頂側推力，砌體無膨脹應力，因而爐體鋼結構可以輕型化。

(3)由于耐火纖維砌體重置輕，爐墻可由型鋼托起，使?fàn)t墻懸空，臺車的底部通風散熱好。

(4)利用纖維柔軟而有彈性的特點和爐體結構的變化，有多種比砂封優越的密封機構。

2、臺車及軌道

   臺車爐工件的進出爐是靠臺車在牽引機構拖動下，在軌道上行走實現的。

   臺車由耐火材料砌體、車架和行走機構組成。臺車上部耐火材料砌體能夠承受爐內高溫和工件的載荷。車架在耐火材料砌體向下熱傳導的影響下，要具有很好的強度和剛度，車架一般由型鋼焊接的橫梁和縱梁組成，橫梁上鋪鋼板和邊框，便于砌筑耐火材料。兩側安裝密封刀，在工作時和爐體形成密封。行走機構安裝在車架縱梁上，有滾柱帶、車輪等形式，行走機構的形式和牽引機構密切相關。

    臺車軌道根據臺車的行走機構形式而定。車輪式臺車使用單軌，滾柱帶式臺車使用雙軌。軌道長度包括爐內和爐外兩部分，軌道多選用重軌，軌道安裝在基礎的軌枕上。爐內軌枕是整段的，兩條鋼軌安放在一條軌枕上，鋼軌與軌枕用板固定。爐外軌枕分成兩段，單獨支承一條鋼軌，鋼軌一般焊在軌枕上，

3、爐門

    臺車爐的爐門比較高大，爐門口和爐門邊框采用耐熱鑄鐵件并進行機械加工制造，形成平的密封面。爐門襯里采用耐火纖維或輕質磚砌筑，爐門關閉時，由壓緊機構平穩地將爐門推向密封面并壓緊。爐門開啟時將爐門推離密封面，用提升機將爐門提起。

4、煙道結構

   砌磚臺車爐的煙道多設在兩側爐墻的下部，多個支煙道匯集到爐子軌道下的主煙道形成下排煙結構。

   耐火纖維爐襯的臺車爐的煙道位置不受砌體限制，可以采用下排煙結構，更多地采用爐后墻或側墻以及爐頂?shù)纳吓艧熜问降臒煹澜Y(jié)構。
